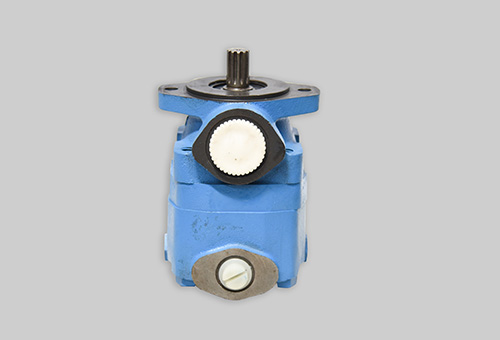

V20P系列葉片轉向泵
該系列泵在緊湊的外形里實現高工作壓力的能力,保證功率重量比高而安裝成本低,廣泛用于重型載重汽車動力轉向系統。
型號說明
| V
|
20
|
P
|
-*
|
*
|
*
|
*
|
-*
|
*
|
*
|
*
|
12
|
*
|
| 葉片泵
|
系列號
|
閥的選擇
|
兩螺栓法蘭
連接尺寸
|
進油口規格
|
排量代號
|
出油口規格
|
軸伸連接方式
|
出油口方向(從后蓋看)
|
節流孔代號與流量
|
溢流閥設定壓力
|
設計系列號
|
軸的旋向
|
|
|
|
F-單穩分流閥和溢流閥
|
1：兩連接孔中心距106.3，泵體止口尺寸φ82.55，
6：兩連接孔中心距146.1，泵體止口尺寸φ101.6
|
P：NPTl.25、 S：1.625-12UN-2B
D: 1.3125-12UNF-2B
|
6：18.9 mL/r
7: 22.1 mL/r
8: 25.2 mL/r
9: 29.7 mL/r
10: 32.2 mL/r 11: 36.4 mL/r
12: 39 mL/r
13:42.4mL/r
|
T：第一出油口3/4-16UNF-2B，
第二出油口7/8-14UNF-2B，油箱口3/4-16UNF-2B
|
1:1型軸,
11:11型軸, 38:38型軸,
62:62型軸,
39:39型軸
|
A-與進油口方向轉180°、
B-與進油口方向逆時針旋轉90°
C-與進油口方向一致、
D-與進油口方向順時針旋轉90°
|
2-8L/min
3-11L/min
4-15L/min
5-19L/min
6-231L/min
7-27L/min
8-30L/min
|
A-1.7MPa
B-3.5MPa
C-5.2MPa
D-7.0MPa
E-8.6MPa
F-10.0MPa
.G-12.1MPa
H-14.0MPa
J-15.5MPa
K-17.5MPa
|
|
（從軸端看）R-右旋{可省略）L-左旋
|
規格參數
| 產品型號
|
轉速r/min
|
||
| 額定
|
最低
|
最高
|
|
| V20P-**6*-****12*
|
1500
|
600
|
3400
|
| V20P-**7*-****12*
|
3000
|
||
| V20P-**8*-****12*
|
2800
|
||
| V20P-**9*-****12*
|
2800
|
||
| V20P-**10*-****12*
|
2500
|
||
| V20P-**11*-****12*
|
2500
|
||
| V20P-**12*-****12*
|
2400
|
||
| V20P-**13*-****12*
|
2400
|
||
